HF36F  功率继电器

HF36F 功率继电器

产品分类:宏发功率继电器
产品说明:· 10A触点切换能力 · 一组常开型产品通过TV-5 125VAC的 UL安全认证 · 具有一组常开、一组转换触点形式 · 标准印制板引出脚 · 塑封型和防焊剂型可供选择 · 环保产品 (符合RoHS) · 外形尺寸:(23.8 x 9.5 x 24.5) mm
  • 种类
  • 额定/性能
  • 外形尺寸
  • 注意事项
超小型中功率继电器
产品型号:HF36F
· 10A触点切换能力
· 一组常开型产品通过TV-5 125VAC的
UL安全认证
· 具有一组常开、一组转换触点形式
· 标准印制板引出脚
· 塑封型和防焊剂型可供选择
· 环保产品 (符合RoHS)

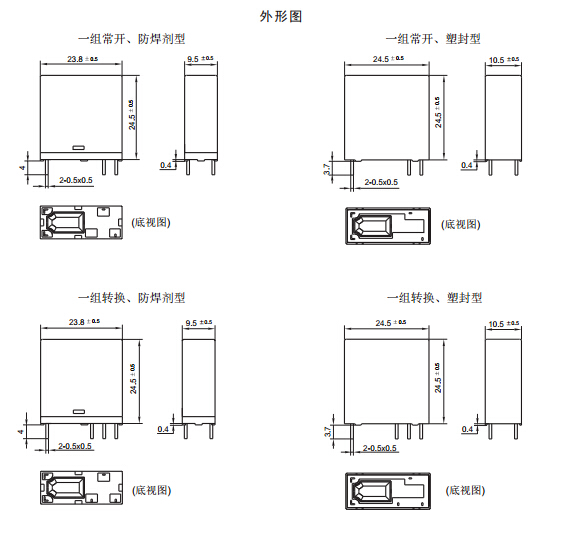

· 外形尺寸:(23.8 x 9.5 x 24.5) mm
触点参数

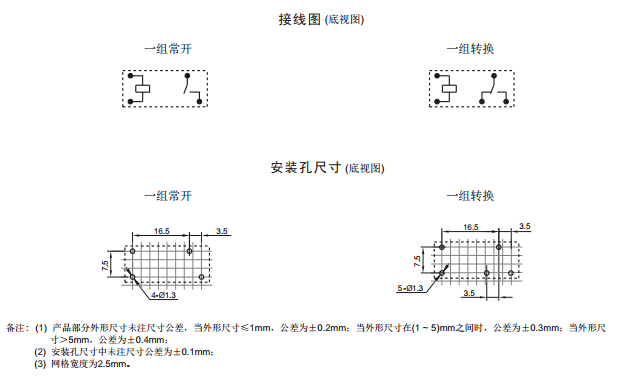

 触点形式: 1H,1Z
 触点材料: AgSnO2 , AgCdO
 触点负载: 10A 250VAC
10A 30VDC
TV-5 125VAC
 最大切换电压 : 250VAC / 30VDC
 最大切换功率: 2500VA / 300W
 机械耐久性: 1×107

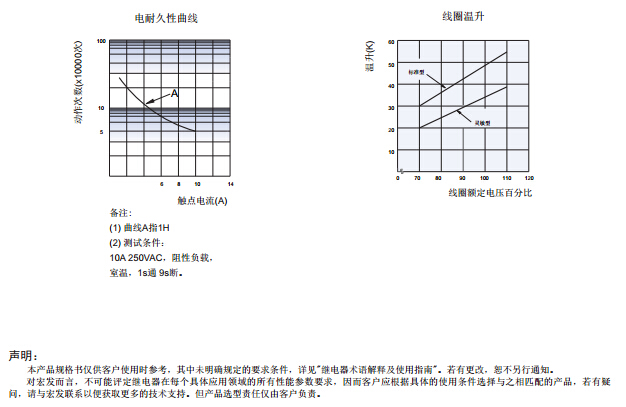

 电耐久性: 5×104

 线圈参数
 额定电压: (5~48)VDC
 额定线圈功率: 0.25W, 0.53W
 性能参数
 绝缘电阻: 1000MΩ
介质耐压
(线圈与触点间):
4000VAC(NO),3000VAC(NC)
 动作时间(max.): 15ms
 释放时间(max.): 5ms
 温度范围: -40℃ ~ 70℃
 引出端方式: PCB直插式(THT)
