HF46F  功率继电器

HF46F 功率继电器

产品分类:宏发功率继电器
产品说明:· 5A触点切换能力 · 宽度不超过7.2mm,适合高密度安装 · 线圈与触点间抗浪涌电压10kV · 满足VDE0700/0631加强绝缘要求 · 高灵敏度,功耗仅为200mW · UL绝缘等级: F级绝缘等级可供选择 · 环保产品(符合RoHS) · 外形尺寸:(20.5 x 7.2 x 15.3) mm
  • 种类
  • 额定/性能

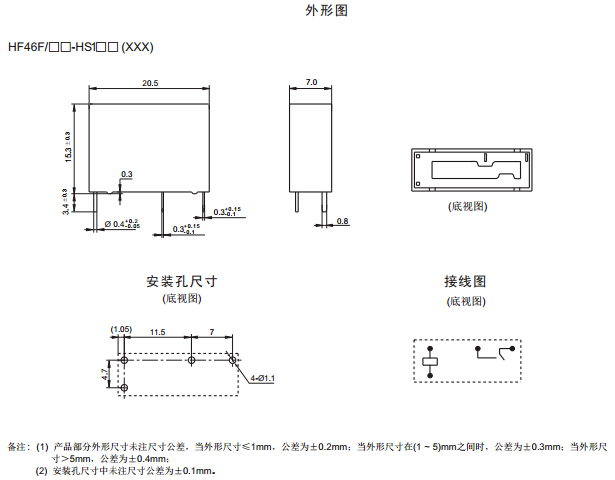

  • 外形尺寸
  • 注意事项
超小型中功率继电器
产品型号:HF46F
· 5A触点切换能力
· 宽度不超过7.2mm,适合高密度安装
· 线圈与触点间抗浪涌电压10kV
· 满足VDE0700/0631加强绝缘要求
· 高灵敏度,功耗仅为200mW
· UL绝缘等级: F级绝缘等级可供选择
· 环保产品(符合RoHS)
· 外形尺寸:(20.5 x 7.2 x 15.3) mm
触点参数
 触点形式: 1H
 触点材料: AgSnO2 , AgNi
 触点负载: 3A 250VAC/30VDC
5A 250VAC/30VDC
 最大切换电压 : 277VAC/30VDC
 最大切换功率: 1385VA / 150W
 机械耐久性: 5×106

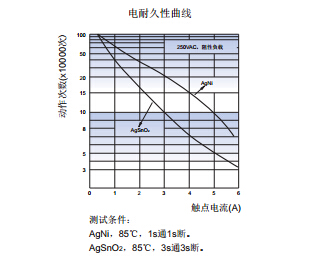

 电耐久性: 1×105

 线圈参数
 额定电压: (3~24)VDC
 额定线圈功率: 0.2W
 性能参数
 绝缘电阻: 1000MΩ
介质耐压
(线圈与触点间):
4000VAC
 动作时间(max.): 10ms
 释放时间(max.): 10ms
 温度范围: -40℃ ~ 85℃
 引出端方式: PCB直插式(THT)
