HF41F 功率继电器
产品分类:宏发功率继电器
产品说明:· 超薄型(宽仅5mm)
· 6A触点切换能力
· 线圈与触点间介质电压4kV
· 线圈与触点间抗浪涌电压6kV
· 满足VDE0700/0631加强绝缘要求
· 高灵敏度,功耗约为0.17W
· 配有插座可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(28.0 x 5.0 x 15.0)mm
超小型中功率继电器
|
产品型号:HF41F
|
· 超薄型(宽仅5mm)
· 6A触点切换能力
· 线圈与触点间介质电压4kV
· 线圈与触点间抗浪涌电压6kV
· 满足VDE0700/0631加强绝缘要求
· 高灵敏度,功耗约为0.17W
· 配有插座可供选择
· 环保产品 (符合RoHS)

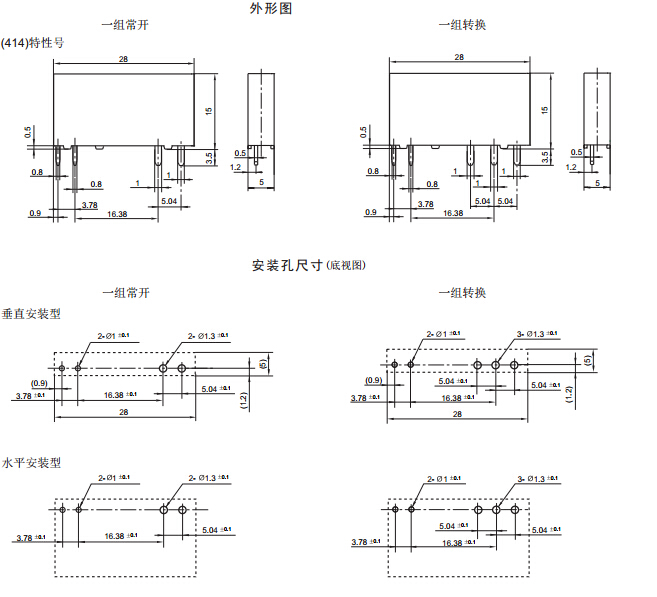

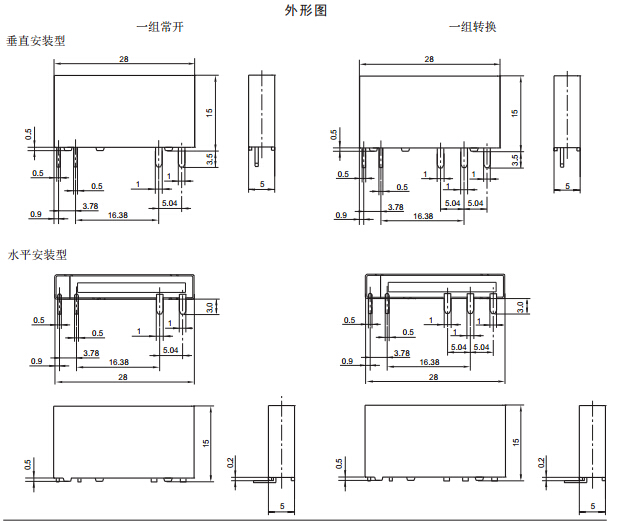

· 外形尺寸:(28.0 x 5.0 x 15.0)mm
|
触点参数
|
触点形式:
|
1H,1Z
|
触点材料:
|
AgSnO2 , AgNi
|
触点负载:
|
6A 250VAC
6A 30VDC
|
最大切换电压 :
|
400VAC / 125VDC
|
最大切换功率:
|
1500VA / 180W
|
机械耐久性:
|
1×107次
|
电耐久性:
|
6 x 104次 (1H、85℃)
|
线圈参数
|
额定电压:
|
(5~60)VDC
|
额定线圈功率:
|
0.17W (48 ~ 60VDC: 0.21W)
|
|
性能参数
|
绝缘电阻:
|
1000MΩ
|
介质耐压
(线圈与触点间):
|
4000VAC
|
动作时间(max.):
|
8ms
|
释放时间(max.):
|
4ms
|
温度范围:
|
-40℃ ~ 85℃
|
引出端方式:
|
PCB直插式(THT)
|
|
