HF49FD 功率继电器

HF49FD 功率继电器

产品分类：宏发功率继电器
产品说明：· 5A触点切换能力 · 触点和线圈间介质电压3kV · 超薄、超小型(宽仅5mm，高仅12.5mm) · 高灵敏度，功耗仅为0.12W · 满足IEC61131-2 加强绝缘要求 · 爬电距离、空气距离大于3.5mm · 配有多种插座可供选择 · UL绝缘等级：F级绝缘等级可供选择 · 环保产品 (符合RoHS) · 外形尺寸：(20.0 x 5.0 x 12.5) mm
技术资料下载
HF49FD.pdf
  • 种类
  • 额定/性能

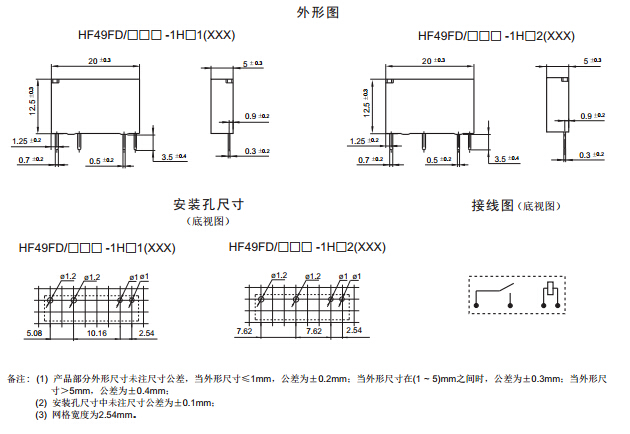

  • 外形尺寸
  • 注意事项
小型中功率继电器
产品型号：HF49FD
· 5A触点切换能力
· 触点和线圈间介质电压3kV
· 超薄、超小型(宽仅5mm，高仅12.5mm)
· 高灵敏度，功耗仅为0.12W
· 满足IEC61131-2 加强绝缘要求
· 爬电距离、空气距离大于3.5mm
· 配有多种插座可供选择
· UL绝缘等级：F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸：(20.0 x 5.0 x 12.5) mm
触点参数
　触点形式： 1H
　触点材料： AgSnO2, AgNi
　触点负载： 5A 250VAC
5A 30VDC
　最大切换电压 ： 250VAC / 30VDC
　最大切换功率： 1250VA / 150W
　机械耐久性： 2×107次
　电耐久性： 1×105次 3A 250VAC/30VDC
5×104次 5A 250VAC/30VDC

　线圈参数
　额定电压： (5~24)VDC
　额定线圈功率： 0.12W ~ 0.18W
　性能参数
　绝缘电阻： 1000MΩ
介质耐压
(线圈与触点间)： 		3000VAC
　动作时间(max.)： 10ms
　释放时间(max.)： 5ms
　温度范围： -40℃ ~ 85℃
　引出端方式： PCB直插式(THT)
