| 额定值 | 5 A | 0.1 A | ||
| 驱动杆 | 端子 | 动作力(OF)最大 | ||
| 针状按钮型 | 焊接端子 | 1.50 N {153 gf} | SSG-5H | SSG-01H |
| 接线片端子(#100) | SSG-5 | SSG-01T | ||
| 印刷基板用端子 | SSG-5P | SSG-01P | ||
| 焊接端子 | 0.50 N {51 gf} | SSG-5H-5 | SSG-01H-5 | |
| 接线片端子(#100) | SSG-5T-5 | SSG-01T-5 | ||
| 印刷基板用端子 | SSG-5P-5 | SSG-01P-5 | ||
| 摆杆型 | 焊接端子 | 0.60 N {61 gf} | SSG-5L1H | SSG-01L1H |
| 接线片端子(#100) | SSG-5L1T | SSG-01L1T | ||
| 印刷基板用端子 | SSG-5L1P | SSG-01L1P | ||
| 焊接端子 | 0.20 N {20 gf | SSG-5L1H-5 | SSG-01L1H-5 | |
| 接线片端子(#100) | SSG-5L1T-5 | SSG-01L1T-5 | ||
| 印刷基板用端子 | SSG-5L1P-5 | SSG-01L1P-5 | ||
| R型摆杆型 | 焊接端子 | 0.60 N {61 gf} | SSG-5L3H | SSG-01L3H |
| 接线片端子(#100) | SSG-5L3T | SSG-01L3T | ||
| 印刷基板用端子 | SSG-5L3P | SSG-01L3P | ||
| 焊接端子 | 0.20 N {20 gf} | SSG-5L3H-5 | SSG-01L3H-5 | |
| 接线片端子(#100) | SSG-5L3T-5 | SSG-01L3T-5 | ||
| 印刷基板用端子 | SSG-5L3P-5 | SSG-01L3P-5 | ||
| 滚珠摆杆型 | 焊接端子 | 0.60 N {61 gf} | SSG-5L2H | SSG-01L2H |
| 接线片端子(#100) | SSG-5L2T | SSG-01L2T | ||
| 印刷基板用端子 | SSG-5L2P | SSG-01L2P | ||
| 焊接端子 | 0.20 N {20 gf} | SSG-5L2H-5 | SSG-01L2H-5 | |
| 接线片端子(#100) | SSG-5L2T-5 | SSG-01L2T-5 | ||
| 印刷基板用端子 | SSG-5L2P-5 | SSG-01L2P-5 | ||
■ 额定值
| 项目 | 阻抗负载 | |
| 型号 | 额定电压 | |
| SSG-5 | AC125V | 5A |
| AC250V | 3A | |
| SSG-01 | AC125V | 0.1A |
| DC 30V | 0.1A | |
| 注.1.上述数值表示稳定电流。 |
| 2.直流并且有浪涌的情况下，请同时使用浪涌抑制电路。 |
| 3.上述额定值要符合以下使用条件的场所。 |
| 环境温度：20±2℃ |
| 环境湿度：65±5%RH |
| 操作频率：30次/min. |
■ 性能
| 容许操作速度 | 0.1mm～1m/s(针状按钮型的场合) | |
| 容许操作频率 | 机械 | 最大400次/min |
| 电气 | 最大30次/min | |
| 绝缘电阻 | 100MΩ以上 | |
| 接触电阻 | OF 1.50 N | SSG-5 models: 30mΩ最大 |
| SSG-01 models: 50mΩ 最大 | ||
| OF 0.50 N | SSG-5 models: 50mΩ 最大 | |
| SSG-01 models: 100m Ω最大 | ||
| 耐电压 | 同极端子之间 | AC1,000V,50/60Hz 1min(SSG-01H和SSG-01T型为 AC600V) |
| 带电金属部与地之间 | AC1,500 V, 50/60 Hz 1 min | |
| 各端子与非带电金属部之间 | AC1,500 V, 50/60 Hz 1 min | |
| 振动 | 误动作 | 10～2,000 Hz, 196 m/s2 {20G} |
| 冲击 | 误动作 | 490 m/s2 {约 50G} |
| 寿命（注2） | 机械 | 10,000,000 次以上 (60 次/min) |
| 电气 | 200,000次以上(30次/min) | |
| 保护结构（IP等级） | IEC IP40 | |
| 防触电保护等级 | Class I | |
| 漏电特性 | 175 | |
| 使用环境温度度 | –25°C～125°C (在环境湿度60% 以下) (无结冰) | |
| 使用环境湿度 | 85% RH以下 (5°C～30°C时) | |
| 重量 | 约1.6g（针状按钮型 的场合） | |
| 注.1.以上给出的饿数值为初始值。 |

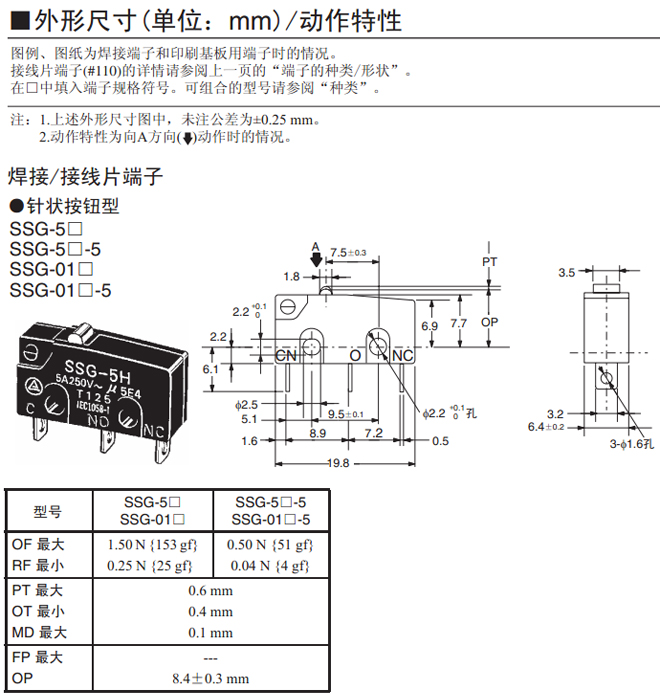

焊接/接线片端子
针状按钮型

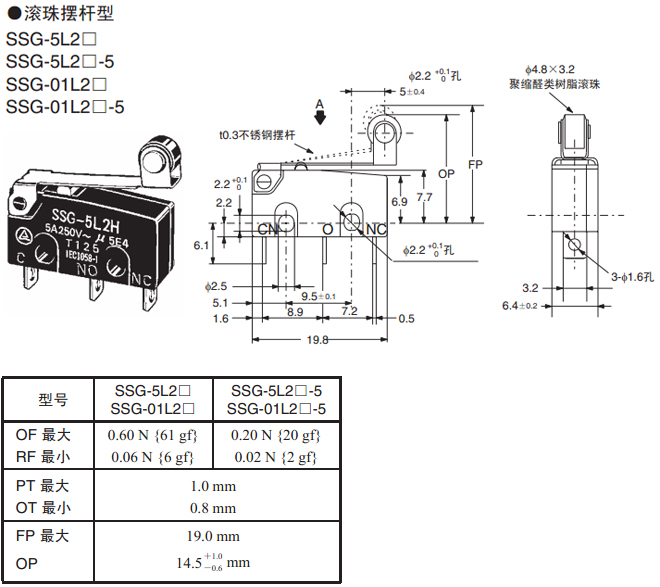

滚珠摆杆型

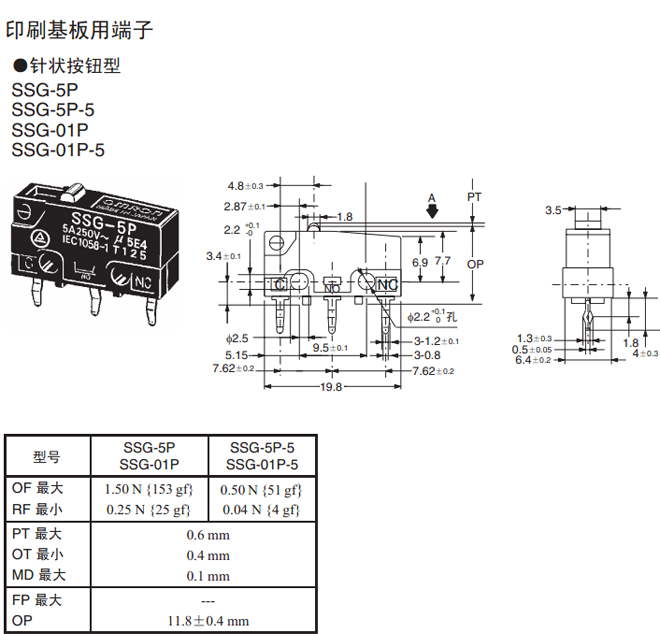

印刷基板用端子
针状按钮型

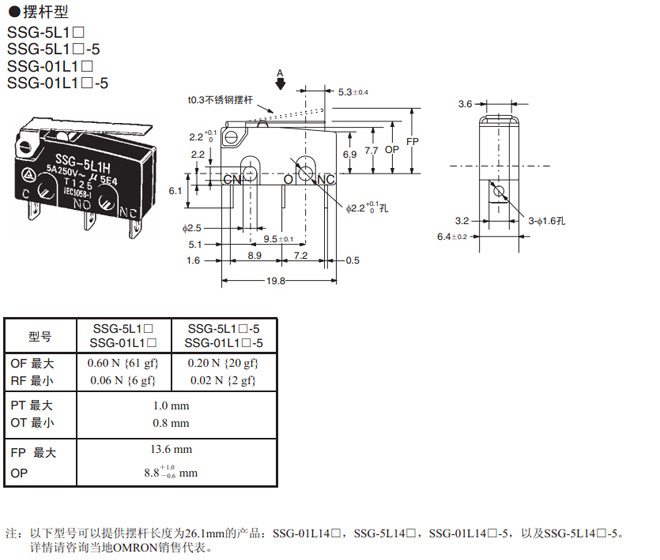

摆杆型

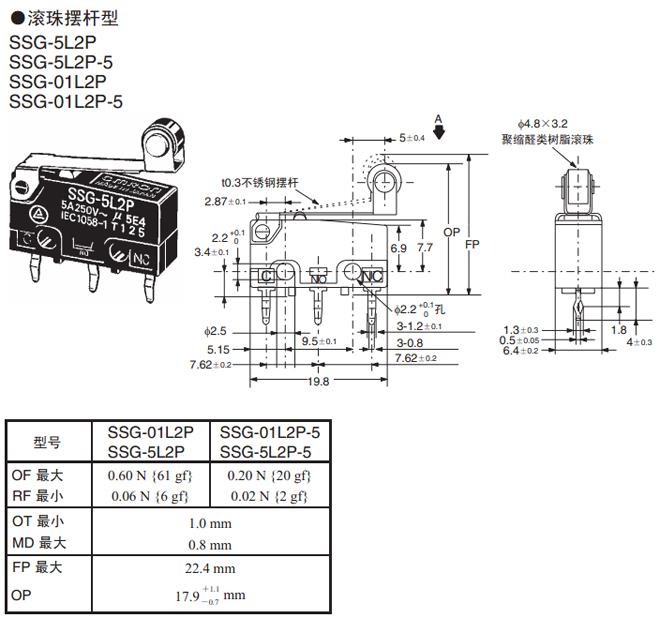

滚珠摆杆型

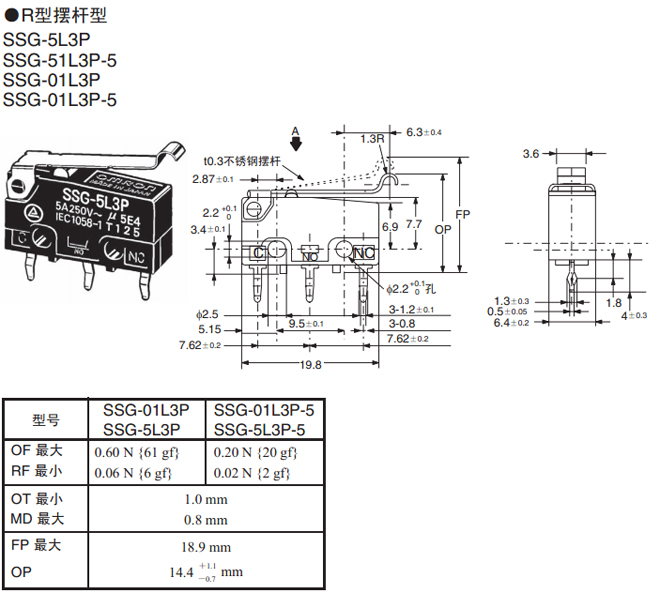

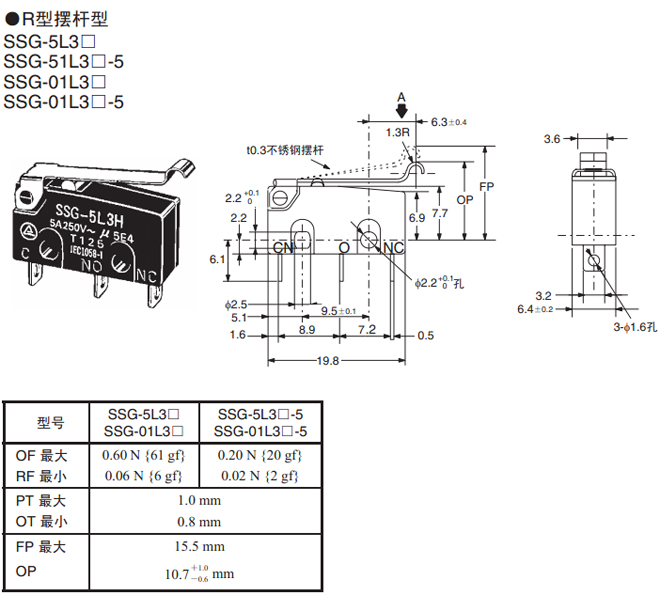

R型摆杆型

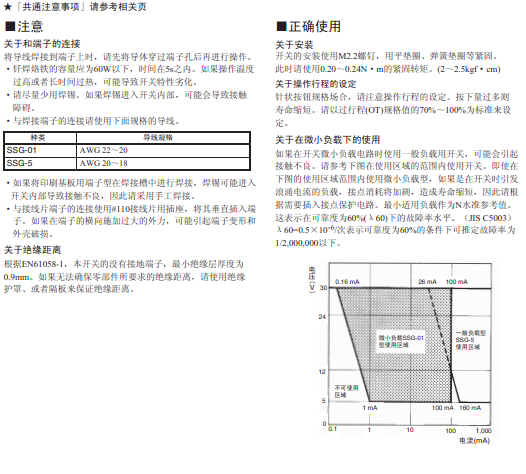

注事事项
