D2HW-BR201DR 密封型超级小型基本开关
产品分类：欧姆龙微动开关
产品说明：行业内最小尺寸、可进行可靠开关的长行程开关
▶ 主体部分尺寸为前代产品的78%，有利于设备的小型化。
▶ 没有摆杆也同样使用方便的长进程规格（OT参考值：1.4mm）。
▶ 不含对环境有害的物质，导致类型也实现无铅化。
|

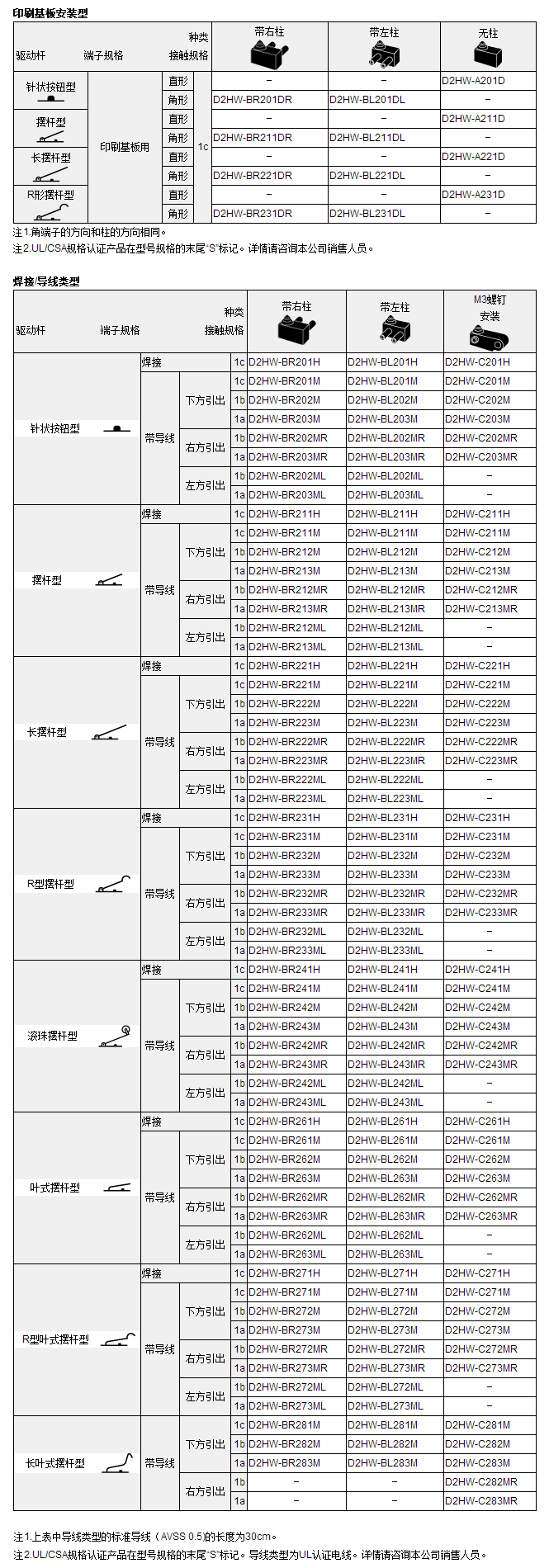

额定电压
|
阻性负载
|
|
AC125V
|
0.1A
|
DC12V
DC24V
DC42V
|
2A
1A
0.5A
|
|
注.
|
上述额定值是在下面条件下测得的数据。
|
|
（1）环境温度：20±2℃
|
|
（2）环境湿度：65±5%RH
|
|
（3）操作频率：30次/min
|
|
|
D2SW-P2
|
D2SW-P01
|
|
容许操作速度
|
1mm～500mm/s(针状按钮型的情况)
|
|
容许操作频率
|
30次/min
|
|
绝缘电阻
|
100MΩ（DC500V绝缘电阻计）
|
|
接触电阻（初始值）
|
端子型
|
100mΩ以下
|
|
导线型
|
150mΩ以下
|
|
耐电压
|
同极端子间
|
AC600V 50/60Hz 1min
|
|
带电金属部与地之间
|
AC1,500V 50/60Hz 1min
|
|
各端子和非带电金属部间
|
AC1,500V 50/60Hz 1min
|
|
振动＊1
|
误动作
|
频率10～55Hz 双振幅1.5mm
|
|
冲击＊1
|
耐久
|
最大1000m/s2
|
|
误动作
|
最大300m/s2
|
|
寿命＊2
|
机械
|
100万次以上（60次/min）
|
|
电气
|
10万次以上（20次/min）
|
|
保护结构
|
端子型
|
IEC IP67（端子部除外）
|
|
导线型
|
IEC IP67
|
|
使用环境温度
|
-40~+85℃ 60%RH以下（无结冰、无凝露）
|
|
使用环境湿度
|
95%RH以下（+5~+35℃时）
|
|
重量
|
约0.7g（端子型的针状按钮型的情况）
|
|
注.
|
上述数值为初始值。
|
|
*1.
|
针状按钮型有自由位置和动作限度位置、摆杆为动作限度位置时的值。
接点为开路和闭路1ms以内。
|
|
*2.
|
关于试验务必请另行查询。
|
针状按钮型
D2HW-□20□□
|
|
|
|
|
无柱
|
带柱
|
M3螺钉安装
|
|
|
0.75N
0.10N
|
|
|
1.4mm（参考值）
0.25mm
|
|
自由位置
动作位置
动作限度位置
|
FP最大
OP
TTP最大
|
|
11.2mm
10.4±0.2mm
9.1mm
|
7.2mm
6.4±0.2mm
5.1mm
|
|
摆杆型
D2HW-□21□□
|
|
|
|
|
无柱
|
带柱
|
M3螺钉安装
|
|
|
0.75N
0.07N
|
|
|
1.6mm（参考值）
0.5mm
|
|
自由位置
动作位置
动作限度位置
|
FP最大
OP
TTP最大
|
|
12.8mm
11.5±0.5mm
10mm
|
8.8mm
7.5±0.5mm
6mm
|
|
注.
|
.RF的参考值表示的数值按照摆杆的质量不影响按
钮开关的方向安装时的值
|
|
长摆杆型
D2HW-□22□□
|
|
|
|
|
无柱
|
带柱
|
M3螺钉安装
|
|
|
0.5N
0.03N
|
|
|
2.5mm(参考值)
0.8mm
|
|
自由位置
动作位置
动作限度位置
|
FP最大
OP
TTP最大
|
|
15.5mm
13.3±0.8mm
11mm
|
11.5mm
9.3±0.8mm
7mm
|
|
R形摆杆型
D2HW-□23□□
|
|
|
|
|
无柱
|
带柱
|
M3螺钉安装
|
|
|
0.65N
0.05N
|
|
|
1.9mm(参考值)
0.5mm
|
|
自由位置
动作位置
动作限度位置
|
FP最大
OP
TTP最大
|
|
16.5mm
15.2±0.5mm
13.5mm
|
12.5mm
11.2±0.5mm
9.5mm
|
|
滚珠摆杆型
D2HW-□24□□
|
|
|
|
|
|
|
无柱
|
带柱M3螺钉安装
|
|
|
0.65N
0.03N
|
|
|
1.9mm(参考值)
0.6mm
|
|
自由位置
动作位置
动作限度位置
|
FP最大
OP
TTP最大
|
|
15.3mm
14±0.6mm
12.3mm
|
|
注1.上述外形尺寸图中，未注公差为±0.2mm。
|
注2.动作特性为向A方向( )动作时的情况。
|
|
叶式摆杆型
D2HW-□26□□
|
|
|
|
|
无柱
|
带柱M3螺钉安装
|
|
|
1.8N
0.20N
|
|
|
1.8mm（参考值）
0.5mm
|
|
自由位置
动作位置
动作限度位置
|
FP最大
OP
TTP最大
|
|
9.3mm
7.4±0.5mm
5.8mm
|
|
R形叶式摆杆型
D2HW-□27□□
|
|
|
|
|
|
|
无柱
|
带柱M3螺钉安装
|
|
|
1.8N
0.20N
|
|
|
2.0mm（参考值）
0.5mm
|
|
自由位置
动作位置
动作限度位置
|
FP最大
OP
TTP最大
|
|
12.5mm
10.8±0.5mm
8.9mm
|
|
长叶式摆杆型
D2HW-□28□□
|
|
|
|
|
无柱
|
带柱M3螺钉安装
|
|
|
0.9N
0.05N
|
|
|
2.8mm（参考值）
0.7mm
|
|
自由位置
动作位置
动作限度位置
|
FP最大
OP
TTP最大
|
|
19mm
15.4±1.5mm
12.8mm
|
|
